Remon TITAN® UF
Ultrafiltratie
Zuiver moeiteloos oppervlakte, recirculatie en drainwater
Wat doet
Ultrafiltratie
Een ultrafiltratiesysteem voert het proces van ultrafiltratie uit, waarbij vloeistoffen door een speciaal semidoordringbaar membraan met ‘‘hollow tubes’’ worden geperst om onzuiverheden en deeltjes tegen te houden. De doorlaatbaarheid van het membraan wordt geregeld op basis van de grootte van de deeltjes. De te zuiveren vloeistof wordt voorbereid en onder druk door het membraan geleid, waardoor deeltjes die groter zijn dan de poriën van het membraan worden tegengehouden. Het membraan is selectief, doordat alleen deeltjes onder een bepaalde grootte het kunnen passeren, terwijl grotere deeltjes worden ingevangen aan de retentiezijde van het membraan. De ingevangen deeltjes, zoals bacteriën, virussen en andere onzuiverheden, blijven achter. Dit noemt men ook wel een dead-end zuiveringsmethode. Het gezuiverde product, ook wel permeaat genoemd, stroomt aan de andere zijde van het membraan en bestaat hoofdzakelijk uit watermoleculen en kleine opgeloste stoffen. Ultrafiltratiesystemen vinden toepassing in waterzuivering, de productie van ultrapuur water, afvalwaterbehandeling, voedsel- en drankzuivering, en diverse industriële processen waar het verwijderen van specifieke deeltjes van essentieel belang is.
Online bedien- en bestuurbaar
Modulair uitbreidbaar
Opgebouwd met NX ultrafiltratiemodules
Geschikt voor diverse toepassingen
Log 4 ontsmetting voor virussen, Log 5 voor bacteriën
Ontsmetting zonder stoom of UV
Voorbehandeling voor RO of Nanofiltratie
Wanneer is ultrafiltratie
Toepasbaar
Wanneer bronwater bij u niet beschikbaar of van te slechte kwaliteit is, is de TITAN® UF van Remon de oplossing. De TITAN® UF is namelijk uitermate geschikt voor het zuiveren van oppervlaktewater, recirculatiewater en drainwater. Zwevende delen, kleideeltjes, humusverbindingen, slib, bacteriën en virussen worden moeiteloos uit het water gezuiverd. De TITAN® UF kan ook als voorbehandeling voor omgekeerde osmose of nanofiltratie worden ingezet. Met de TITAN® UF is het mogelijk om zowel zoet, brak als zout oppervlaktewater (voor) te zuiveren tot drinkwaterkwaliteit.
Capaciteit
tot ca. 12m3 per uur
(4m3 per module)
Ultrafiltratiemodules
1 tot 3 NX ultrafiltratiemodules
Doorlaatbaarheid poriën
0.02µm
Afmetingen (HxBxD)
2200mm x 1500mm x860mm (3 buizen)
2200mm x 850mm x 750mm (1 of 2 buizen)
Besturing
middels 7'' touchscreen
PLC besturing met NT netwerk technologie
Frame
Hoogwaardige RVS Skid
TITAN® UF Ultrafiltratie
Met de TITAN® UF kan bijna elke vorm van water worden behandeld. Met de TITAN® UF ultrafiltratie kunt u moeiteloos oppervlaktewater zuiveren en ontdoen van zwevende deeltjes, kleideeltjes, humusverbindingen, slib, bacteriën en virussen. Het water is na de zuivering steriel. De TITAN® UF is ook uitermate geschikt voor het zuiveren van recirculatiewater en drainwater in de glastuinbouwsector. U hoeft hierbij geen ontsmettingsmiddel meer te gebruiken, omdat de zuiveringsmodules een LOG4 ontsmetting voor virussen en zelfs een LOG5 ontsmetting voor bacteriën bieden. De TITAN® UF is eveneens geschikt als voorbehandeling van oppervlaktewater voor omgekeerde osmose of nanofiltratie. Hiermee wordt het mogelijk om zoet, brak en zelfs zout oppervlaktewater voor te zuiveren tot drinkwaterkwaliteit. De TITAN® UF van Remon is leverbaar met 1, 2 of 3 ultrafiltratiemodules.
Visuele controle en
PLC besturing
Na een geschikte voorzuivering (strainer + zandfilter of discfilter) kan het water rechtstreeks door de TITAN® UF worden geleid, waar het water door de speciale holle buisjes wordt gezuiverd. Het schone water gaat door de membraanbuisjes heen en het vuil blijft achter in de buisjes. Nadat er voldoende vuil is opgehoopt, zal de machine door middel van een spoelpomp en flushtank een spoelcyclus starten, waarbij de buisjes worden schoongespoeld en de machine weer klaar is voor gebruik. De doorzichtige spoelleidingen bieden visuele controle over het schoonspoelproces.
Vanwege de dead-end zuiveringstechniek is een grondige backwash vereist. Daarom spoelt de machine eerst de buisjes van onder naar boven schoon, waarna de buisjes van buiten naar binnen worden schoongespoeld, zodat ook de poriën in de buiswand worden gereinigd. De machine is uitgerust met de modernste sensoren en meetinstrumenten, waardoor deze op slimme wijze communiceert met de touchscreen besturingsinterface. Deze interface is online toegankelijk en maakt afstandsbediening mogelijk. Zo kunt u of Remon overal en altijd meekijken en volledige controle hebben over de machine. De pneumatische kogelkranen die nodig zijn voor de bediening van de machine zijn van hoogwaardige kwaliteit en worden aangestuurd via de PLC. Een compressor wordt uiteraard meegeleverd.
Strakke afwerking en
Hoge kwaliteit

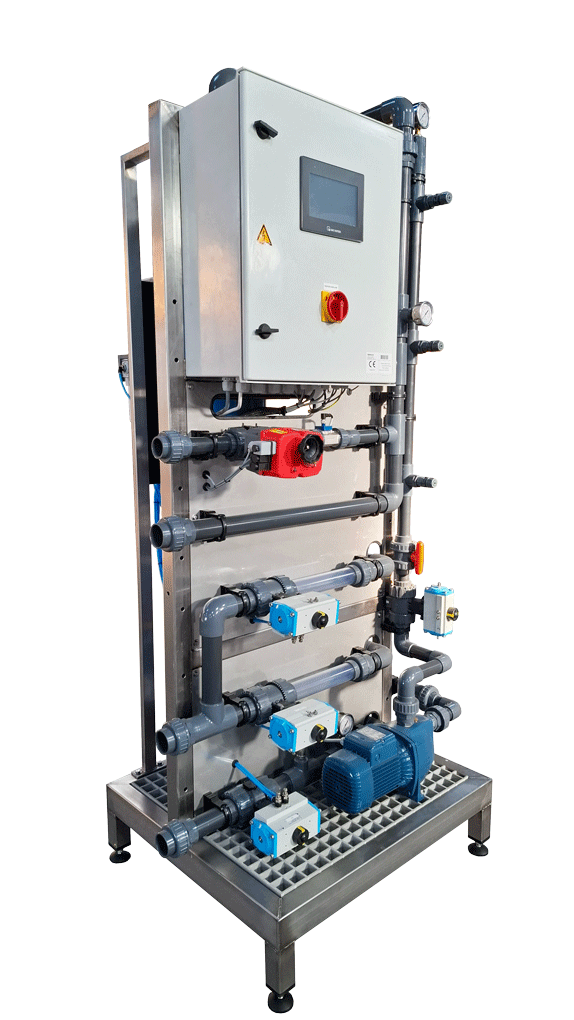

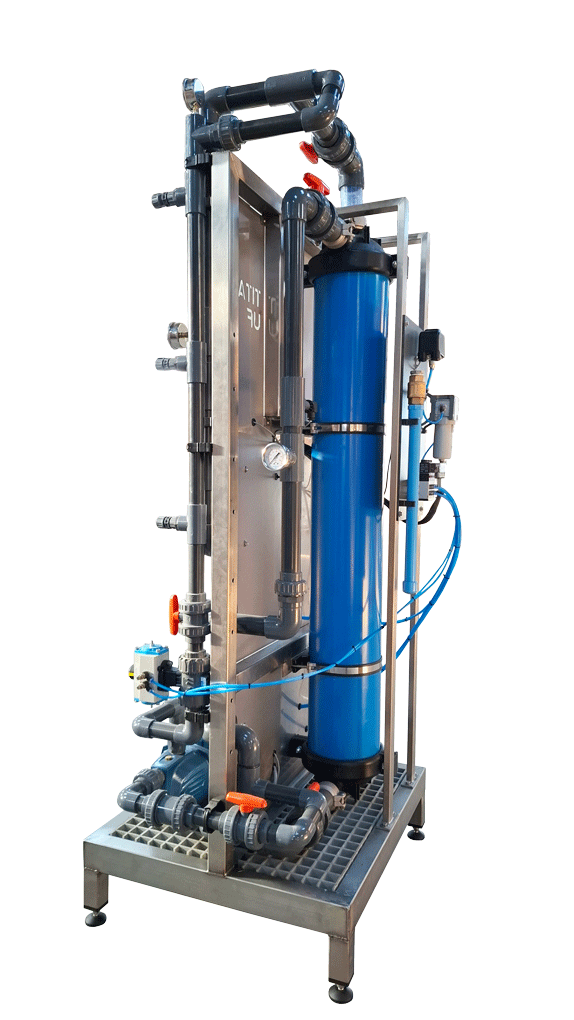

De TITAN® UF is overzichtelijk opgebouwd op een RVS-skid, waarbij de bedieningsonderdelen, zoals de schakelkast, flow- en druksensoren en luchtbediende kranen, allemaal aan de voorzijde zijn bevestigd. Aan de achterkant zijn de filtratiemembraanmodules opgesteld. Voor servicewerkzaamheden zijn de modules individueel afsluitbaar dankzij de geïntegreerde kogelkranen.
De flowmeters en druksensoren zijn van hoogwaardige kwaliteit, en het analoge signaal zorgt voor een nauwkeurige registratie van druk en flow. De RVS-skid is voorzien van glasvezelroosters en heeft een nette, afgewerkte uitstraling.
De zuiveringsmodules zijn afkomstig van NX Filtratie. Deze in Nederland geproduceerde filtratiemodules behoren, dankzij hun uitmuntende kwaliteit, tot de absolute top op het gebied van ultrafiltratie-elementen. Voor Remon Waterbehandeling is het vanzelfsprekend om NX Filtratie-elementen te gebruiken, alleen het beste is goed genoeg!
Oppervlakte water vraagt om
Efficiënte voorfiltratie
De TITAN® UF is een zuiveringsmachine die oppervlaktewater kan zuiveren tot iedere gewenste kwaliteit. Oppervlaktewater heeft echter een aantal nadelen ten opzichte van bijvoorbeeld bronwater. Zo bevat oppervlaktewater over het algemeen meer verontreinigingen, zoals zwevende stoffen, organisch materiaal en micro-organismen. Deze stoffen kunnen zorgen voor verstopping na de aanzuiging. Om dit te voorkomen plaatst Remon bij oppervlaktewaterzuivering vaak een door Remon gepatenteerd drijvend innamepunt. Dit innamepunt, genaamd HYDRA®, zuigt het oppervlaktewater onder voldoende druk aan en voorkomt dat grote verontreinigingen, zoals organisch materiaal en drijfafval, worden meegezogen. Het water wordt vervolgens voorgefilterd door een Orbis diskfilter voordat het door de ultrafiltratie wordt gezuiverd.
Voor een langere levensduur van uw installatie
Voorkomt dichtslibben door zwevende delen
Voor een langere levensduur van de membranen
Voor een efficiëntere werking van uw ultrafiltratie
Zelfreinigende systemen voor duurzamer gebruik

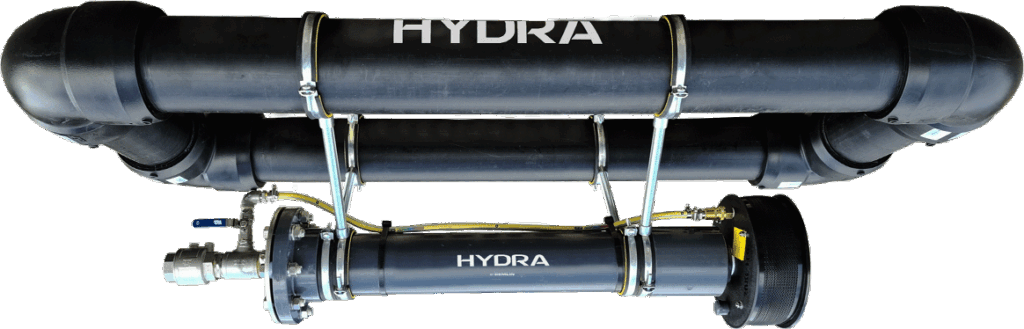

Remon HYDRA® zelf drijvend innamepunt
Het gepatenteerde zelfdrijvende Remon HYDRA®-systeem is ontworpen om oppervlaktewater efficiënt aan te zuigen en te transporteren naar het Remon Orbis diskfilter. Centraal hierin staat de zelfreinigende, roterende aanzuigkorf, die op de aanzuigzijde van de drukgestuurde RVS onderwaterpomp is geplaatst. De korf wordt continu schoongespoten door een kleine retourstroom vanuit de frequentiegestuurde meertrapspomp, waardoor vuil direct wordt weggespoeld en de wateraanvoer altijd gegarandeerd is.
Het systeem combineert de zelfreinigende korf, de meertrapspomp en een drijflichaam, wat zorgt voor een energiezuinige, stille en vorstvrije werking. De onderwaterpomp transporteert het water vanuit het innamepunt naar het Remon Orbis-ringfilter. Dankzij constante drukregeling en hoge capaciteit levert dit een betrouwbare en efficiënte waterstroom.
Het zelfreinigende filter beperkt het onderhoud en verlengt de levensduur van het systeem. Door deze combinatie van geavanceerde technologieën biedt het Remon HYDRA®-systeem een duurzame, betrouwbare en onderhoudsvriendelijke oplossing voor het transport van oppervlaktewater.

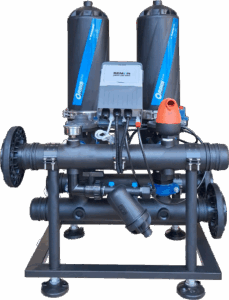

Remon Orbis Diskfilter
De Remon Orbis is een volautomatisch diskfilter opgebouwd uit twee, drie of meerdere filterhuizen. Het filterelement bestaat uit kunststof ringen die samengedrukt zijn op een variabele houder. Tijdens de spoelcyclus wordt dit filterelement door het spoelmechanisme automatisch ontsloten. spoelmechanisme automatisch ontsloten. De filtratie vindt plaats door het samengeperste pakket van gegroefde filterringen.
Deze filterringen zijn speciaal ontwikkeld om organisch vuil beter uit het water te verwijderen, wat resulteert in een schoner filtraat. Grove vuildelen blijven achter aan de buitenzijde van het filter, terwijl fijnere deeltjes worden opgevangen tussen de kruislings op elkaar liggende groeven van de filterringen. Dit zorgt voor een dieptefiltratie die vergelijkbaar is met de werking van een zandpakket.
Tijdens de spoelcyclus wordt het opgehoopte vuil op en in het filterelement effectief verwijderd. Dit gebeurt door een nozzle-systeem dat met krachtige stralen van binnenuit de open geperste, licht roterende filterringen schoonspuit. Hierdoor wordt een volledige reiniging bereikt met een minimaal gebruik van spoelwater. Het Remon Orbis diskfilter is hierdoor een volautomatisch, zelfreinigend systeem dat garant staat voor betrouwbare en efficiënte waterfiltratie.
